什么是模具斜頂：

出模時，斜頂沿著斜方向向上頂（角度90°），斜頂出模后，斜頂與產品扣位之間距離要有

  0.5MM以上，才能保證產品出模不會扣到斜頂；

什么是模具滑塊：是完成側面抽芯的重要零件，配合導滑槽使用，用斜導柱帶動其進行側抽芯；

在塑料模具中，利用成型的開模動作，使斜撐梢與滑塊產生相對運動趨勢，使滑塊沿開模方向及水平方向的兩種運動形式，使之脫離倒勾。如下圖所示：

1.分析設計

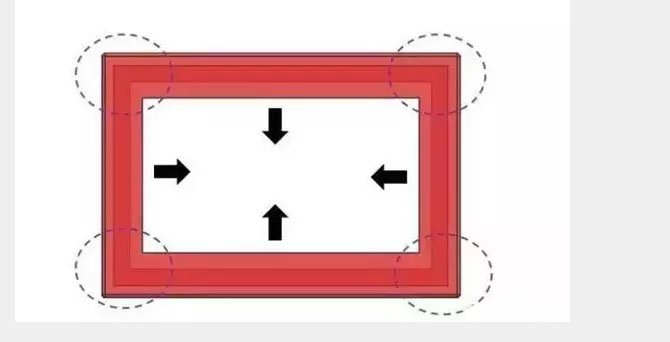

碰到此類產品，我們首先會考慮能不能做斜頂，但通過分析，做斜頂4個角落位置的倒扣無法脫離（箭頭方向做斜頂）

2.方案

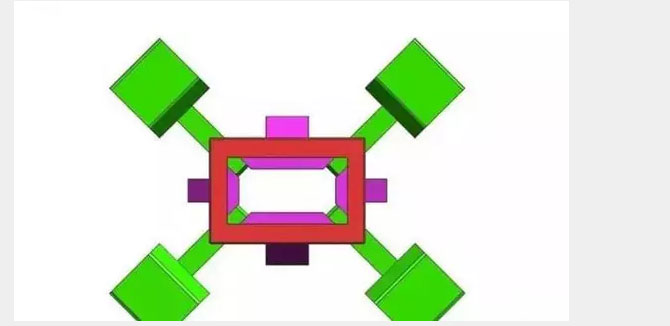

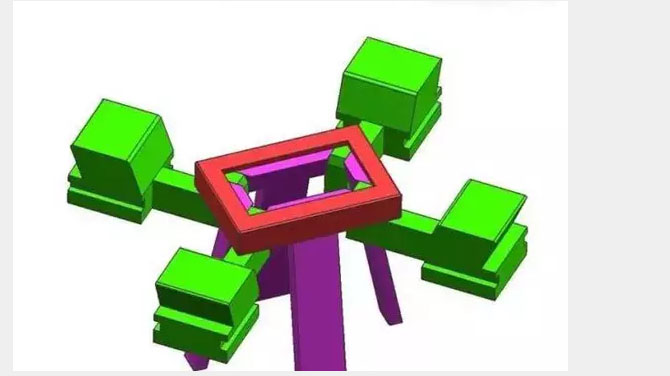

斜頂無法完全脫倒扣，我們只能考慮能否用斜頂+內滑塊的方式進行設計。如下圖所示，綠色部件為內滑塊，粉紅色部件為斜頂。



3.運作原理：

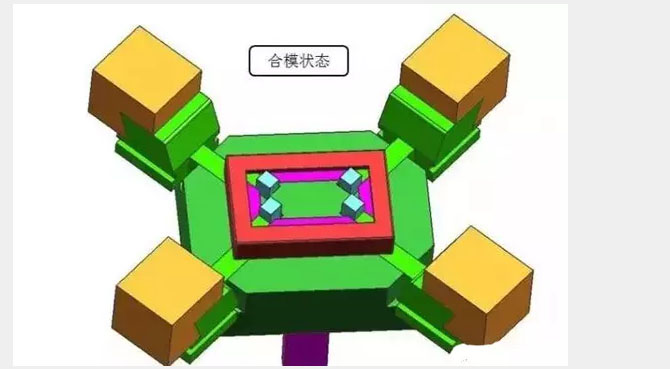

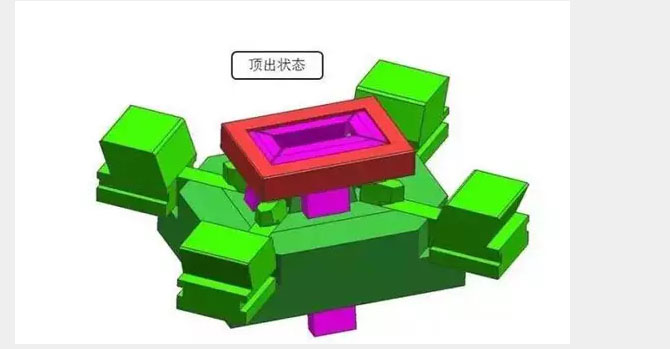

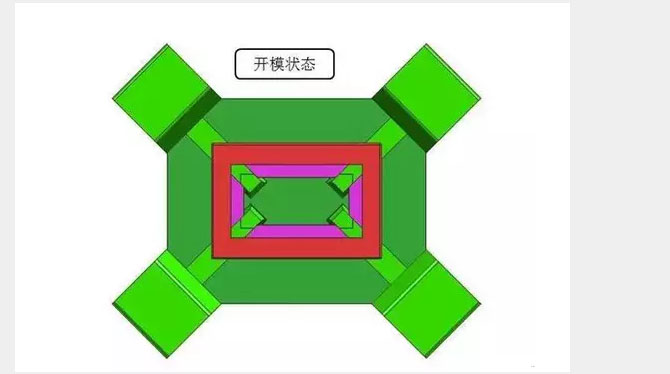

前后模部分打開，由于鏟機斜度的作用驅動內滑塊向內側移動，先脫離產品4個角落的倒扣，然后4支斜頂頂出產品，同時脫離倒扣，取出產品，合模進行下一個生產。
